使用单位: 统一企业
技术部：周吉
图纸设计: 刘建明
方案报价单
名称：
超声波清洗机
型号：KQ-6500DE.DZ(定制)

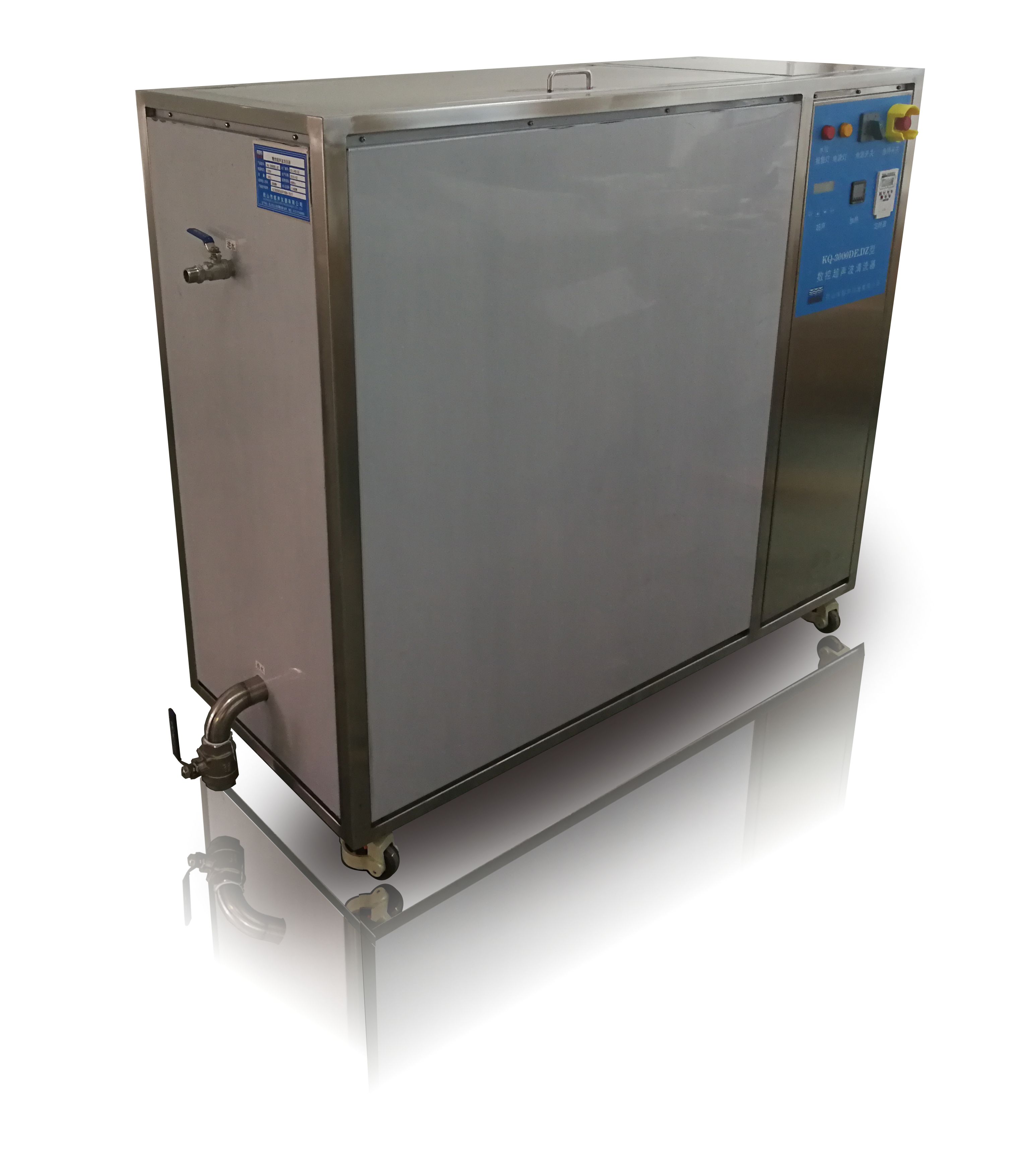

效果图（供参考,以最终工程图为准）
本机特点：采用超声波清洗 + 循环过滤冲洗的方式，提高网纹辊内的杂质的祛除。
一、主要技术参数:
型号：KQ-6500DE.DZ(定制)
外形尺寸：1500×1200×800（mm）
内槽尺寸：1300×1000×400（mm）
容量：520（L）
进排水：电控
管道规格/材质：进水DN25 / 排水DN50 / SUS316（标准管道）
加热形式：电加热 / 蒸汽加热
液位控制：--
用水量：--
超声形式：底震(震板)
振子数量/厂家：130枚 / 昆山超声
控制形式：超声、加热 → 嵌入式MCU
待处理工件(产品零件图) / 工件材质：
工件尺寸：¢60×760
日产能：--
清洗节拍： 5 Pcs/篮
水滤/空滤标准：10μ水滤
排放标准：需方自行回收
载重：80Kg
上下料方式：手动
工装：托架
设备总功率：24.5KW（电加热）或 8.0KW（蒸汽加热）
其他配置：不锈钢降音盖、380V/50Hz电源
超声频率：40KHz
选配超声频率：--
超声功率：6.5KW
超声功率可调范围：40-100%
加热功率：18KW（或蒸汽加热）
加热效率：1小时温升30℃
温度设定范围：RT-80℃
建议使用温度：40℃
制冷功率：--
工作时间可调：1-480min
建议工作时间：10min
清洗液：--
清洗介质：RO水 / DI水
清洗工艺： 放入工件→进水→进清洗液→加温→超声清洗→排液→取工件。
储水箱：仪器后下侧
循环过滤泵：1.1KW
过滤精度：10μ
溢流：上部加装溢流装置，有效滤除杂质
二、最终用户应配备项目：
1、产品零件图。
2、厂房设施与相关的动力参数：
2.1占地要求：--
2.2厂房下檐高度：--
2.3厂房温度：-5～35℃。
2.4厂房最大相对湿度：90%。
2.5厂房地面荷重能力：--
2.6水源：水源压力为0.1～0.3 Mpa，温度小于30℃的市水、RO水。
2.7电源：AC380V/50Hz 电压波动范围：+10% — -15%。≥24.5KW；
空开：50A 电缆规格：10平方电缆线
2.8气源：--
2.9在安装位置附近2米范围内配有水源及排污口。
3、专用清洗溶剂
4、其他必需的相应装置。
三、主要性能特点：
清洗器操作采用单片机软件
清洗器主体材质为316优质不锈钢
数显产品出厂日期及累计工作时间
数显超温度、超电压、超电流、低水位保护指示
数显、记忆、设定超声时间、功率、温度、液位
清洗器具有良好的密封、隔音、隔热效果
清洗器采用热棒加热方式
清洗器电路及器件全面升级并匹配
清洗器电路具有自动扫频功能
标配常规换能器功率50W/个、频率40KHz
付款方式：以合同为准
交货期：合同签订后30工作日内
售后服务：
1：免费送货上门
2：一年保修，终生维修
3：24小时回应客户要求
4：免费提供技术培训和服务
5：本报价有效期三个月
6：本报价为包含16%增值税的价格
